產品說明
工作原理
1、本機有電動機通過傳動軸，蝸輪付帶動擺動架上的主偏心軸旋轉，從而又連帶動其他兩個副偏心軸回轉使整個篩組的擺動得到半徑，也等于偏心距的平面周圍擺動
2、同時在同一臺電動機帶動另一對蝸輪付通過凸輪，頂桿裝有篩組的擺動架，周期地頂起靠自重下落在機座的砧座上，使擺動架得到平面圓周搖動的同時進行振擊
工作原理
1、按放篩子時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。
2、將需篩分化驗的物料倒入上層的篩子內，蓋好篩蓋然后按放在振擺儀承篩座內。
3、反時轉夾篩盤上的膠木手柄，將整個夾篩盤向下滑在套篩上，然后，再順時針旋轉夾篩盤上膠木柄，其內的頂桿軸夾緊承座，把整套分樣篩固緊。
4、把振擺儀上的定時器旋鈕撥到篩析所需時間，打開電源開關，振擺就會開始篩轉式的工作。
5、待定時器到達先定時間的定位，振擺儀自動停止工作。
6、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提，固定在滑套上，取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重精確到檢析比例。
7、初次工作時無上下震動，因電機倒轉，請將電源線頭調換一下。
8、工作結束關閉電源。
技術參數
名稱 | 單位 | 數據 |
篩子直徑 | 厘米 | 20CM-30CM |
篩子層次 | 層 | 1--7 |
篩子孔徑 | 毫米 | 8--0.038 |
搖動次數 | 次/分 | 221 |
頂擊次數 | 次/分 | 147 |
回轉半徑 | 毫米 | 12.5 |
頂擊落距 | 毫米 | 10 |
電動機 | 千瓦 | 0.38 |
轉/分 | 3000 | |
V/HZ | 380/50 | |
篩機重量 | 公斤 | 120 |
項目經驗

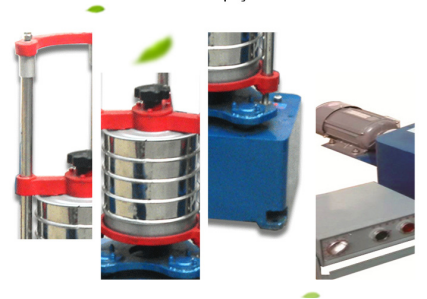

產品細節
